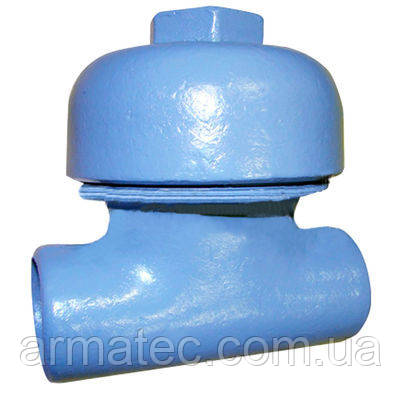

Конденсатовідвідник 45нж13нж Ду50 Ру40

  • Під замовлення, 4 дні

від 1 818 грн

+380 (96) 271-29-24
Павел
  • +380 (99) 665-20-40
    Павел
  • +380 (66) 283-23-61
    Александр
  • +380 (93) 761-76-01
    Александр
повернення товару протягом 14 днів за домовленістю
Конденсатовідвідник 45нж13нж Ду50 Ру40
Конденсатовідвідник 45нж13нж Ду50 Ру40Під замовлення, 4 дні
від 1 818 грн
+380 (96) 271-29-24
Павел
  • +380 (99) 665-20-40
    Павел
  • +380 (66) 283-23-61
    Александр
  • +380 (93) 761-76-01
    Александр
Купити

Опис

Принцип дії термодинамічних конденсатовідвідників 45с13нж (45нж13нж) заснований на використанні кінетичної енергії середовища різної щільності, що проходить через нього. Конденсат піднімає тарілку і проходить до вихідного отвору. Пар при надходженні з великою швидкістю протікає в зазорі між тарілкою і корпусом, внаслідок чого тиск під тарілкою знижується. З-за різниці тисків над і під тарілкою вона притискається до ущільнювальним кільцям і припиняє прохід пара. Пар над тарілкою конденсується, тиск над тарілкою падає і вона знову піднімається проходять конденсатом.  Конденсатовідвідник 45нж13нж встановлюється на паропроводах і пароприемниках для автоматичного відведення конденсату, з тиском на вході не менше 0,1 МРа і допустимим протитиском до 50 % від тиску на вході при температурі середовища до 300 оС.

Принцип дії конденсатовідвідника 45нж13нж заснований на використанні аеродинамічного ефекту. Конденсатовідвідник на трубопроводі встановлюється так, щоб напрям потоку середовища збігалося з напрямком стрілки на корпусі.

Конденсатоотводчики 45нж13нж наиболее приемлимы по цене, в сечетании с надежностью в работе, качеством, а так же материалами применяемыми при изготовлении.

Конденсатоотводчик термодинамический поставляется в комплекте с паспортом на партию изделий одного диаметра.

Принцип действия конденсатоотводчика 45нж13нж

Термодинамический конденсатоотводчик 45нж13нж – это конструкция клапанного типа, обеспечивающая периодический выпуск конденсата по мере его поступления.

Давление на входе не менее 0,1 МПа, противодавление на выходе – до 50% от давления на входе.

Температура окружающей среды от 0 до 50 оС. Относительная влажность 98% при 25 оС.

Конденсатоотводчик 45нж13нж имеет одну подвижную деталь - тарелку, свободно лежащую на седле. Проходящий конденсат приподнимает тарелку и выходит через отводной канал. При поступлении пара, имеющего всегда плотность, меньшую плотности конденсата, тарелка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под тарелкой зону пониженного давления.

В результате статистическое давление пара над тарелкой прижимает ее к седлу. Тарелка откроется вновь, когда под нее поступит конденсат, который имеет более низкую температуру, чем пар, и еще охладится в связи с нахождением под тарелкой.

 Пар, находящийся над закрытой тарелкой, охлаждается путем потери тепла как через крышку конденсатоотводчика 45нж13нж, так и через тарелку, перекрывающую проход конденсата.

 В результате охлаждения пара давление над тарелкой падает, и давлением конденсата она приподнимается, пропуская его в выпускной канал.

 Размеры и габариты 45с13нж 45нж13нж

er="2" style=""> r>

Конденсатовідвідник термодинамічний сталевий під приварення

45с13нж 45нж13нж

Ру40
Ду, мм 10 15 20 25 32 40 50
Будівельна довжина L мм. 80 90 100 120 140 170 200
Висота Н, мм 70 73 77 81 84 95 100
Маса, кг 0,83 1,1,5 1,54 1,94 3,00 4,15 6,02
Робоче середовище пара, конденсат
Темперетура середовища , 0С до 300

Характеристики

Основні
Принцип дії конденсатовідвідника  Термодинамічний
Тип приєднанняПід приварення
Умовний прохід  50 мм
Максимальна робоча температура  300 град.
Максимальний робочий тиск40 бар
Матеріал корпусуНержавіюча сталь
Спосіб монтажуГоризонтальний
Робоче середовищеПароводяна суміш
Вага6.02 кг
