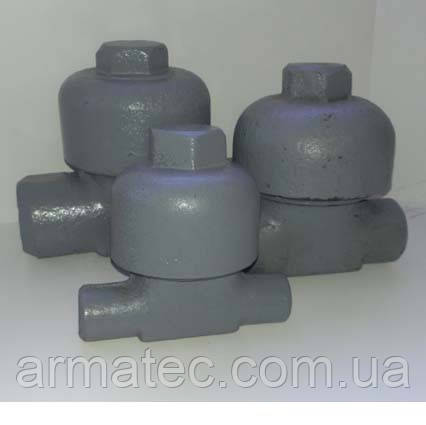

Конденсатовідвідник 45с13нж Ру40 Ду32

Принцип дії конденсатовідвідника 45с13нж ґрунтується на використанні аеродинамічного ефекту. Конденсатовідвідник на трубопроводі встановлюється так, щоб напрямок потоку середовища збігався з напрямком стрілки на корпусі.

Конденсатовідвідники 45с13нж найбільш прийнятні за ціною, у поєдинуванні з надійністю в роботі, якістю, а також матеріалами, що застосовуються під час виготовлення.

Конденсатовідвідник термодинамічний постачається в комплекті з паспортом на партію виробів одного діаметра.

Принцип дії конденсатовідвідника 45с13нж

Термодинамічний конденсатовідвідник 45с13нж — це конструкція клапанного типу, що забезпечує періодичний випуск конденсату в міру його надходження.

Тиск на вході не менш ніж 0,1 МПа, протидалення на виході — до 50% від тиску на вході.

Температура довкілля від 0 до 50 °C. Відносна вологість 98% за 25 °C.

Конденсатовідвідник 45с13нж має одну рухому деталь — тарілку, що вільно лежить на сідлі. Конденсат, що проходить, підіймає тарілку та виходить через відвідний канал. Під час надходження пари, що має завжди щільність, меншу щільність конденсату, тарілка притискається до сідла у зв'язку з тим, що високі швидкості, закінчуючи пари, створюють під тарілкою зону зниженого тиску.

В підсумку статистичний тиск пари над тарілкою притискає її до сідла. Тарілка відкриється знову, коли під неї надійде конденсат, який має нижчу температуру, ніж пара, і ще охолодить у зв'язку з перебуванням під тарілкою.

 Пара, що розташована над закритою тарілкою, охолоджується через втрату тепла як через кришку конденсатовідвід виробника 45с13нж, так і через тарілку, що перекриває прохід конденсату.

 Внаслідок охолодження пари тиск над тарілкою падає, і тиском конденсату вона підіймається, пропускаючи його у випускний канал.

 Розміри та габарити 45с13нж 45нж13нж
