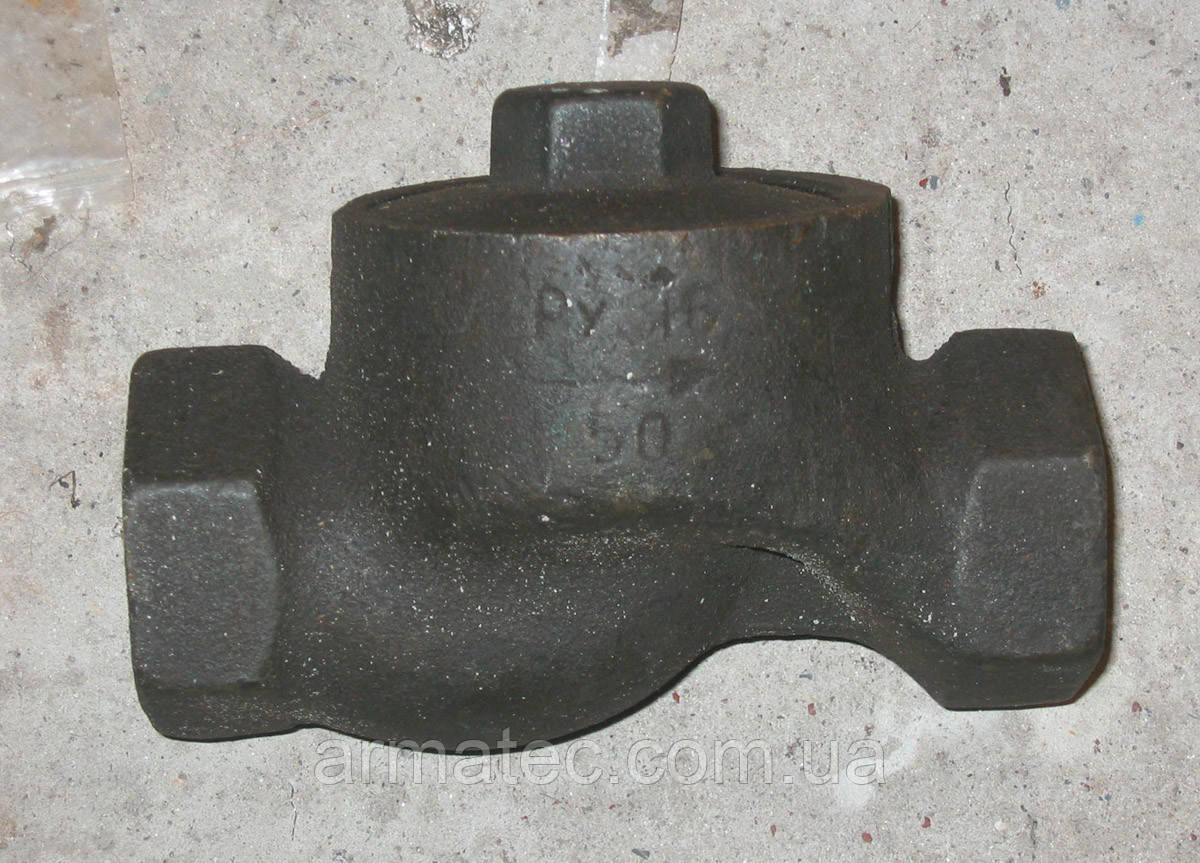

Конденсаровідвідник 45ч12нж Ду40

Конденсатовідвідник 45ч12нж призначені для автоматичного відведення конденсату з паропроводів і камер парового нагрівання обладнання.Конденсатовідвідники 45ч12нж належать до термодинамічних.

Застосування конденсатовідвідників 45ч12нж у системах паропостачання дає змогу заощаджувати до 90% теплової енергії в теплоспоживальних установках. Конденсатовідвідники 45ч12нж встановлюються на горизонтальних магістралях строго кришкою вгору. Більш поширеними зараз є термодинамічні конденсатовідвідники 45ч12нж, мають малі габарити та масу, просту конструкцію і високу надійність.

 Конденсатовідвідник 45ч12нж встановлюється на паропроводах і пароприймачах для автоматичного відведення конденсату, що не бере участь у робочому або техногогмчеському процесі.Конденсатовідводчик на трубопроводі встановлюється так, щоб напрямок потоку середовища збігалося з напрямком стрілки на корпусі.Конденсатовідвідники 45 год12 нж найбільш прийнятні за ціною, у поєднуванні з надійністю в роботі, якістю, а також матеріалами, що застосовуються під час виготовлення.

Принцип дії конденсатовідвідника 45ч12нж

Термодинамічний конденсатовідвідник 45ч12нж — це конструкція клапанного типу, що забезпечує періодичний випуск конденсату в міру його надходження.

Конденсатовідвідник 45ч12нж має одну рухому деталь — тарілку, що вільно лежить на сідлі. Конденсат, що проходить, підіймає тарілку та виходить через відвідний канал. Під час надходження пари, що має завжди щільність, меншу щільність конденсату, тарілка притискається до сідла у зв'язку з тим, що високі швидкості, закінчуючи пари, створюють під тарілкою зону зниженого тиску.

В підсумку статистичний тиск пари над тарілкою притискає її до сідла. Тарілка відкриється знову, коли під неї надійде конденсат, який має нижчу температуру, ніж пара, і ще охолодить у зв'язку з перебуванням під тарілкою.

Пара, що розташована над закритою тарілкою, охолоджується через втрату тепла як через кришку конденсатовідвідника 45 год12 нж, так і через тарілку, що перекриває прохід конденсату.

 Внаслідок охолодження пари тиск над тарілкою падає, і тиском конденсату вона підіймається, пропускаючи його у випускний канал.

Розміри та габарити 45ч12нж
