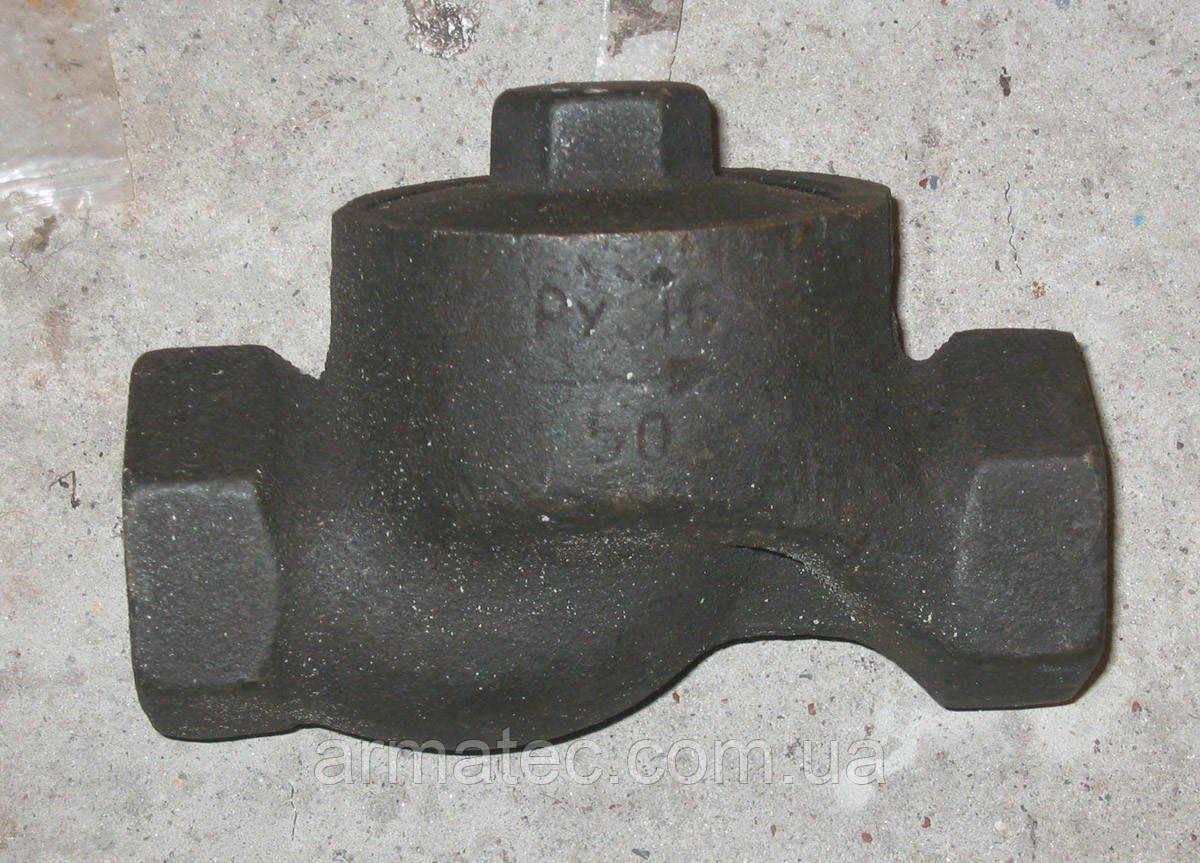

Конденсароотводчик 45ч12нж Ду25
Конденсароотводчик 45ч12нж Ду25В наявності
320 грн.
+380937617601
Александр
  • +380662832361
    Александр
  • +380962712924
    Павел
  • +380996652040
    Павел
  • +380577617601
    Александр
Купити

Опис

Конденсатовідвідник 45ч12нж призначені для автоматичного відведення конденсату з паропроводів і камер парового обігріву обладнання.Конденсатовідвідники 45ч12нж відносяться до термодинамічним.

Застосування конденсатовідвідників 45ч12нж в системах паропостачання дозволяє економити до 90% теплової енергії в теплоспоживаючих установках. Конденсатовідвідники 45ч12нж встановлюються на горизонтальних магістралях суворо кришкою вгору. Більш поширеними в даний час є термодинамічні конденсатовідвідники 45ч12нж, мають малі габарити і масу, просту конструкцію і високу надійність.

 Конденсатовідвідник 45ч12нж встановлюється на паропроводах і пароприемниках для автоматичного відведення конденсату не бере участь у робочому або техногогмческом процесі.Конденсатовідвідник на трубопроводі встановлюється так, щоб напрям потоку середовища збігалося з напрямком стрілки на корпусі.Конденсатовідвідники 45ч12нж найбільш помірні за ціною, сечетании з надійністю у роботі, якістю, а так само матеріалами застосовуються при виготовленні.

Принцип дії конденсатовідвідника 45ч12нж

style="font-size:small">Термодинамический конденсатоотводчик 45ч12нж – это конструкция клапанного типа, обеспечивающая периодический выпуск конденсата по мере его поступления.

Конденсатоотводчик 45ч12нж имеет одну подвижную деталь - тарелку, свободно лежащую на седле. Проходящий конденсат приподнимает тарелку и выходит через отводной канал. При поступлении пара, имеющего всегда плотность, меньшую плотности конденсата, тарелка прижимается к седлу в связи с тем, что высокие скорости истечения пара создают под тарелкой зону пониженного давления.

В результате статистическое давление пара над тарелкой прижимает ее к седлу. Тарелка откроется вновь, когда под нее поступит конденсат, который имеет более низкую температуру, чем пар, и еще охладится в связи с нахождением под тарелкой.

Пар, находящийся над закрытой тарелкой, охлаждается путем потери тепла как через крышку конденсатоотводчика 45ч12нж, так и через тарелку, перекрывающую проход конденсата.

 В результате охлаждения пара давление над тарелкой падает, и давлением конденсата она приподнимается, пропуская его в выпускной канал.

Размеры и габариты 45ч12нж

Конденсатовідвідник термодинамічний чавунний муфтовий

Ру16
Ду, мм 15 20 25 32 40 50
Будівельна довжина L мм. 90 100 120 140 170 200
Маса, кг 1,0 1,5 2,0 3,5 4,5 7,0
Робоче середовище пароводяна суміш
Темперетура середовища , 0С до 200

Характеристики

Основні
Принцип дії конденсатовідвідника  Термодинамічний
Умовний прохід  25.0 (мм)
Тип приєднанняМуфтовое
Діаметр різьблення1"В
Робоче середовищеПароводяная смесь
Максимальна робоча температура200.0 (град.)
Максимальний робочий тиск16.0 (бар)
Матеріал корпусуЧугун
Вага2.0 (кг)

Інформація для замовлення

  • Ціна: 320 грн.
