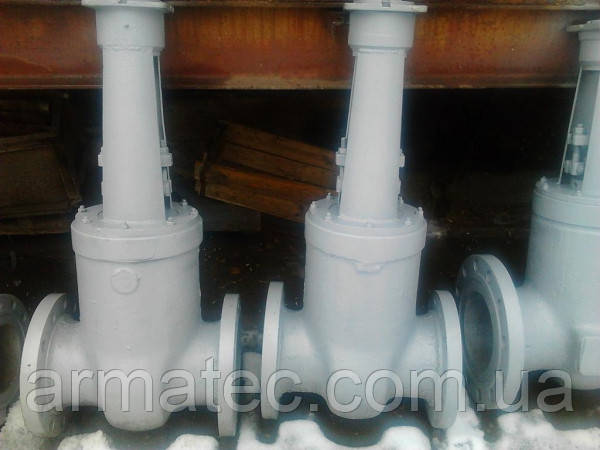

Засувка 30с976нж сталева під привід Ду400
Засувка 30с976нж сталева під привід Ду400Під замовлення
90 344 грн.
+380937617601
Александр
  • +380662832361
    Александр
  • +380962712924
    Павел
  • +380996652040
    Павел
  • +380577617601
    Александр
Купити

Опис

Засувка сталева 30с76нж Ру-64



Задвижка 30с976нж (под электропривод, с электроприводом) применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, нефтепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 6,3 МПа (63 кгс/см2) и максимальной рабочей температуры до +450 °С. В задвижках 30с976нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.

Основные технические данные и параметры задвижки 30с976нж       Рабочая среда: Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие. Температура рабочей среды: от минус 40 оС до плюс 450 оС, окружающего воздуха не ниже минус 40 оС. Условное рабочее давление: PN 6,3 МПа (63 кгс/см2). Присоединение к трубопроводу: фланцевое. Направление подачи рабочей среды: любое. Управление: электропривод (в комплект поставки не входит).



Задвижка клиновая  с выдвижным шпинделем фланцевая 30с976нж
Ду, мм. 50 80 100 150 200 250  300 400  500
Строительная длинна L мм. 270 320 360 450 550 620 750 950 1150
Масса не более, кг. 54 75 86 183 455 507 820 1882 1925



Материалы основных деталей задвижки 30с976нж     1) Корпус Сталь 25Л...35Л; 2) Крышка Сталь 25Л...35Л; 3) Клин (диски) Сталь 20Х13; 4) Шпиндель Сталь 20Х13; 5) Гайка шпинделя Сталь 35; 6) Гайка Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87; 7) Шпилька, болт Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87; 8) Болт откидной Сталь 35; 9) Уплотнение между корпусом и крышкой (прокладка, кольцо) Паронит ТРГ; 10) Набивка сальника АГИ, ТРГ; 11) Маховик Сталь 25Л; 12) Редуктор Редуктор конический или цилиндрический; 13) Підшипник упорний Кульковий; 14) Наплавлення на кільці в корпусі Сталь 07Х25Н13; 15 Наплавлення на клині Сталь 13Х25Т.

Характеристики

Основні
Запірний орган  Клиновый
Вид затвораКлин
Тип приєднанняФланцевое
Мінімальна робоча температура-50.0 (град.)
Максимальна робоча температура450.0 (град.)
Мінімальний робочий тиск1.0 (бар)
Максимальний робочий тиск64.0 (бар)

Інформація для замовлення

  • Ціна: 90 344 грн.
