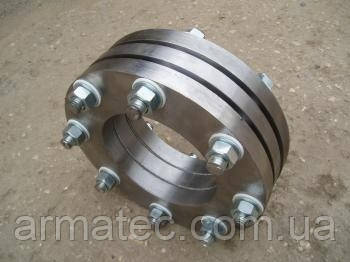

Фланець ізолювальний застосовується на стояках, входах і виводах ГРП, ГРПШ встановлюють ізолювальні з'єднання (ІС) для захисту від блюдних струмів і струмів захисних установок. ІС необхідно встановлювати також перед ГРУ — наведення в газифіковану будівлю. Зараз найпоширенішою конструкцією ІС є ізолювальне фланцове з'єднання (ІФС). В ІФС, для електричної ізоляції фланців одна від одної між ними встановлені прокладки 4 з пароніту ПМБ завтовшки 4 мм, які для запобігання вологонасиченню покриті електроізолювальним бакелітовим лаком. Електроізолювальні прокладки можуть виготовлятися також із вініпласту або фторопласту. Стягувальні шпильки поміщені в розрізні втулки з фторопласту. Між шайбою та фланцями також передбачені ізолювальні прокладки з пароніту, покритого бакелітовим лаком. По периметру проміжного фланця є нарізні гнізда, у які втягнуті гвинти, які використовуються для перевірки електроопіру між кожним основним фланцем і проміжним. ІФС виготовляють на Ду від 15 мм.
Основні | |
---|---|
Матеріал фланця | Сталь |
Умовний прохід | 200 мм |
Робоче середовище | Газ |
Робочий тиск | 10 бар |
- Ціна: від 5 248 ₴
