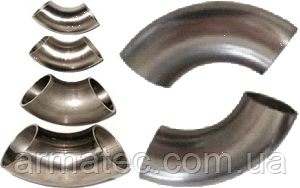

Отвод 12Х18Н10Т (57х4)
від 686 ₴
Мінімальна сума замовлення на сайті — 3650 грн
- Під замовлення
- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр
Відвід — сполучна деталь трубопроводу, призначена для зміни напрямку трубопроводу в процесі монтажу.
Типи відводів
Крутивогнуті суцільновнуті виготовляються з вуглецевої та низьколегованої стали з кутами згину 45, 60, 90 і 180° з труб методом штампування або протягування по рогоподібному осердю. Застосовуються для трубопроводів різного призначення, включно з підконтрольними органами нагляду (з індексом «П» на маркуванні) за робочого тиску до 160 атм за температури від -70 до +450 °C.
Виготовляються за ГОСТ 17375-01 (типу 3D з радіусом згину приблизно 1,5 Ду; виконання 1 і 2) і за ГОСТ 30753-01 (типу 2D з радіусом згину приблизно 1 Ду; виготовлення 1 і 2). Виготовлення 1 зроблене на базі іноземних стандартів (DIN) і випускається в Росії переважно діаметрами від 21,3 мм до 48,3 мм. Виготовлення 2 є найбільш часто використовуваним. Хоча в ГОСТах закладені всі типорозміри, у Росії за ГОСТ 17375-01 відводи виготовляються діаметром від 32 мм до 426 мм. Якщо потрібен відвід із подібною геометрією діаметром вище 426, то зазвичай (виходячи з умов експлуатації) застосовують відводи штампозварні (ОКШ) або зварні секційні (ОСС), а за ГОСТ 30753-01 — виготовляються відводи діаметром 530, 630, 720 і 820 мм. Також крутозігнуті відводи виготовляються за ОСТ 34.10.699-97 (для ТЕЦ і атомної промисловості з чорних сталей), за ОСТ 34.10.418-90 (для ТЕЦ і атомної промисловості з неіржавких сталей), а також за різними ТУ з геометрією за ГОСТ 17375-01 з неіржавких сталей.
Штампосварні крутоізогнуті виготовляються для магістральних і промислових трубопроводів діаметрами від 219 до 1420 мм на робочий тиск до 100 атмосфер для об'єктів нафтової та газової промисловості. Виготовляються за ТУ 102-488-95, радіус гнучка — приблизно 1,5 Ду. Також є низка інших ТУ.
Зварні секційні виготовляються за ОСТ 34.10.752-97 (з радіусом згину 1 Ду та 1,5 Ду) з вуглецевих і низьколегованих сталей для тепломереж і теплових електростанцій під кутом 15, 30, 60 і 90° градусів на робочий тиск до 25 атм за робочої температури до 200 °C; за різними типовими схемами (зокрема ТС-583, розробленими на базі ОСТ 34.10.752-97) діаметром від 108 до 1620 мм; за ОСТ 36-21-77 діаметрами від 500 до 1420 мм; за ОСТ 36-42-81 діаметрами від 14 до 426 мм (з радіусом згину 1,5 Ду) з вуглецевих сталей, призначеними для будівництва трубопроводів, розрахованих на тиск до 25 атм із температурним діапазоном — 30 до +300 °C на підприємствах хімічної, нафтохімічної, металургійної, харчової, легкої та ін. галузей промисловості. Також відводи зварні секційні можуть виготовлятися за ТУ 102-488-95, ТУ 51-29-81, ОСТ 36-21-77 та ін.
Основні | |
---|---|
Країна виробник | Україна |
Матеріал відведення | Нержавіюча сталь |
Робоче середовище | Агресивне середовище |
- Ціна: від 686 ₴
