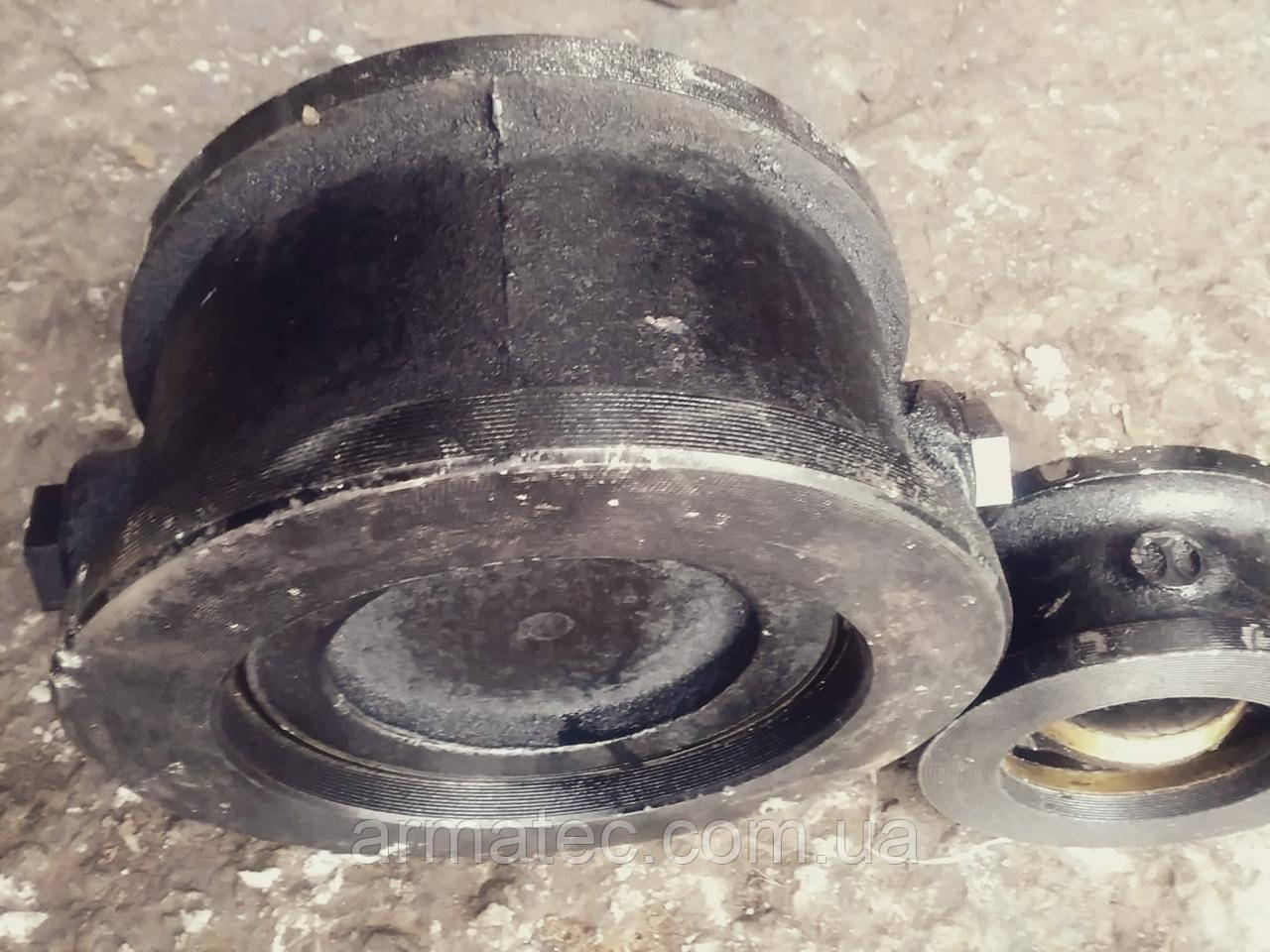

Клапан зворотний 19ч21р Ду50
від 448 ₴
Мінімальна сума замовлення на сайті — 3650 грн
- В наявності
Клапан зворотний 19ч21р Ду50В наявності
від 448 ₴
+380 (96) 271-29-24
Павел- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр
повернення товару протягом 14 днів за домовленістю
Клапан зворотний поворотний 19ч21бр призначений для запобігання зворотному потоку води робочою температурою до 50 °C (19ч21 р) і води та парою робочою температурою до 225 °C (19ч21бр).
Клапан 19ч21бр зворотно поворотний однодисковий призначений для відсічення зворотного потоку води або пари.
Клапан 19ч21бр буває двох виконань. Одне з них із закінченням на кінці маркування на «бр» означає бронзове ущільнення, що дає змогу використовувати клапан у робочому середовищі до 225 °C. Інше виконання з закінченням на кінці маркування на «р» означає використання в середовищі до 50 °C.Принцип дії клапана ґрунтується на подаванні середовища через клапан, водночас він відкривається й утримується в положенні «відкрито» завдяки підіймальній силі, що виникає від швидкісного напору потоку.Після припинення подавання середовища клапан 19ч21бр плавно закривається під дією власної ваги, що створює необхідний момент на закриття щодо осі обертання, внаслідок зміщення центру ваги.
Розміри та габарити вентиля 19ч21бр, 19ч21р
| Затвор зворотний чавунний поворотний міжфланцевий 19ч21бр (р) | Ру16 | |||||||||
| Ду, мм. | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| Будівельна довжина L мм. | 60 | 70 | 80 | 100 | 140 | 150 | 160 | 170 | 200 | 240 |
| Висота Н, мм. | 106 | 146 | 164 | 220 | 272 | 565 | 670 | 780 | ||
| Маса, кг. | 2,4 | 4,0 | 5,5 | 11,6 | 25,0 | 33,7 | 112 | 123 | 183 | 237,0 |
| Робоче середовище | вода,пар | |||||||||
| Температура середовища, 0З | до 225 | |||||||||
Характеристики
| Основні | |
|---|---|
| Функціональне призначення клапана | Зворотний клапан |
| Напрямок потоку в клапані | Прохідне |
| Умовний прохід | 50 мм |
| Робоче середовище | Вода |
| Максимальна робоча температура | 50 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Чавун |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Вага | 2.4 кг |
| Додаткові характеристики | |
| Висота | 106 мм |
| Довжина | 60 мм |
| Користувацькі характеристики | |
| Тип клапана | Поворотний |
| Тип приєднання | Міжфланцеве |
Інформація для замовлення
- Ціна: від 448 ₴
