Запірні пристрої 12б1бк Ду20 Ру16

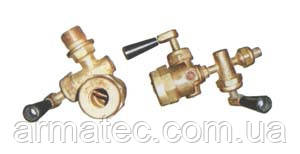

Запірний пристрій покажчика рівня кранового типу сапковий 12б1бк Приєднання до трубопроводу 12б1бк — сапкове за ГОСТ 2822-78 Матеріал корпусу 12б1бк — латунь ЛЦ40С Привод 12б1бк — ручний

Пристрій запірний покажчик рівня рідини кранового типу Ду 20, Ру 1,6 МПа (16 кгс/см2),12Б1бк застосовується з циліндричними трубками по ТУ 25.4.1045-75 або рамками по ТУ 26.07-1487-89 на котлах, судинах, резервуарах для рідких середовищ за температури не більш ніж 250 °C

Корпуси верхній і нижній виготовлені з отворами, через які за відкритих закривів із робочої ємності надходить рідина в покажчик рівня.
Робота пристрою запірного ґрунтується на принципі сполучних судин, у зв'язку з чим рівень рідини, що надходить із робочої ємності в покажчику рівня, відповідає рівню рідини в ємності.
Кран під'єднаний до корпусу нижнього та призначений для зливання рідини з покажчика рівня.
Закриття закривів корпусів і крана здійснюється поротом ручки.
Ущільнення затворів здійснюється встановленням сальникової набивки, як використовується асбестовий шнур, просочений графітовим мастилом
