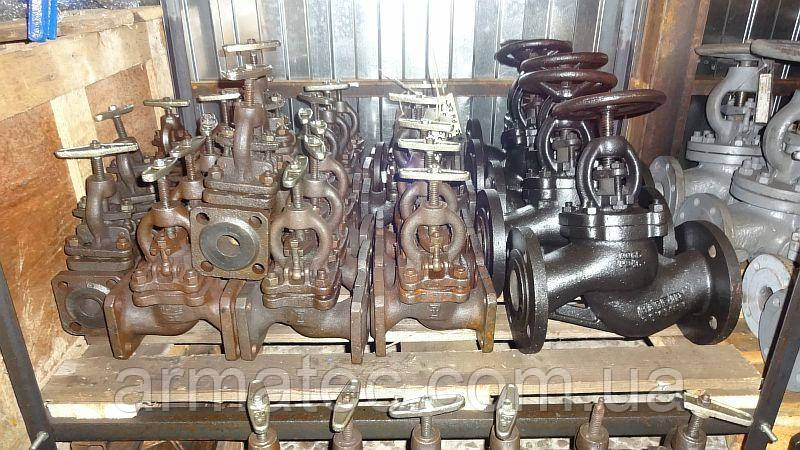

Вентиль чавунний 15 кч16п1 Ду80

4 032 ₴

Показати оптові ціни
  • Під замовлення
  • Оптом і в роздріб
clockВідправка з 24 липня 2024
Вентиль чавунний 15 кч16п1 Ду80
Вентиль чавунний 15 кч16п1 Ду80Під замовлення
4 032 ₴
+380937617601
  • +380 (96) 271-29-24
    Павел
  • +380 (99) 665-20-40
    Павел
  • +380 (66) 283-23-61
    Александр
  • +380 (93) 761-76-01
    Александр
+380937617601
  • +380 (96) 271-29-24
    Павел
  • +380 (99) 665-20-40
    Павел
  • +380 (66) 283-23-61
    Александр
  • +380 (93) 761-76-01
    Александр
повернення товару протягом 14 днів за домовленістю
Вентилі чавунні фланцеві 15кч16п, Ру-25 Клапан запірний прохідний чавунний фланцовий 15 кч16п1 (15кч16нж) РУ25 призначений для встановлення на трубопроводах для періодичного увімкнення або вимкнення частини трубопроводу для таких робочих середовищ, як вода, пара, аміак.

 Основні технічні дані та параметри вентиля 15 кч16п1

Робоче середовище: вода, пара, картопля, олія, мазут. Прохід умовний Ду: 32, 40, 50, 65, 80 мм. Номінальний тиск Ру: 2,5 МПа (25 кгс/см2). Герметичність у затворі: З Температура робочого середовища t, не більш ніж: -30 + 225 ос. Температура довкілля t: для вентиля 15 кч16п1 від -40 до +40 °C. Робоче положення на трубопроводі: будь-яке. Напрямок середовища: під золотник. Склад вентиля 15 кч16п1 і застосовувані матеріали Основними складовими частинами вентиля 15 кч16п1 є: 1-корпус, 2-шпиндель, 3-прокладка, 4-кришка, 5-фланець сальниковий, 6-кільце ущільнювальне, 7-маховик. Цифрові пояснення наведені на креслення вентиля 15 кч16п1. Найменування деталей Корпус, кришка, золотник-КЧ 30-6-Ф Шпиндель-Сталь 20 Ущільнювальні поверхні затвора-Фторопласт — 4 Прокладка-пароніт ПОН-Б Монтаж і лад до встановлення вентиля 15 кч16п1 Тривалість експлуатації та справність вентиля 15 кч16п1 залежить від правильного виконання монтажу та підготовки клапанів до роботи. Безпосередньо перед встановленням клапанів на трубопровід зробити розконсервацію внутрішніх порожнин гарячою водою з подальшою сушкою або вайт-спіритом із подальшим обдуванням теплим повітрям або протиранням насухо. Встановити сальникове набиття, що постачається з виробами (провірити вже встановлену). Під час встановлення вентиля 15 кч16п1 на трубопроводу зробити підтягування прокладкових з'єднань і сальникового ущільнення, оскільки в період транспортування і зберігання виробів може статися розгермітизація їх. Ці чинники не є бракувальним ознакою. Вентиль 15 кч16п1 належить встановлюватися в місцях, доступних для ремонту та обслуговування. Перед встановленням вентиля 15 кч16п1 трубопровід має бути ретельно очищений від піску, бруду, окалини та ін. Вентилі мають встановлюватися на трубопроводах, призначених для середовищ і параметрів, зазначених у паспорті на виріб. Вентилі встановлюються в будь-якому положенні. Напрямок середовища має збігатися з напрямком стрілки на корпусі. Під час встановлення вентилів, за можливості, виключити дію маси трубопроводу на болтові з'єднання. Під час монтажу клапанів необхідно, щоб фланці на трубопроводі були встановлені без перекосів. Безпосередньо після монтажу всі клапани мають бути відкриті та мають бути вироблені ретельне промивання трубопроводу. Перед пуском встановлення перевірити роботу рухомих частин вентиля (повністю відкрити або закрити його та встановити в робочому положенні).

Розміри та габарити вентиля 15кч16п1

Вентиль чавунний запірний прохідний фланцевий 15 кч16п1 Ру25
Ду, мм. 32 42 50 65 80
Будівельна довжина L мм. 180 200 230 290 310
Висота Н, мм. 210 235 235 290 300
Маса, кг. 8 11 14 25 32
Робоче середовище вода, пара
Температура середовища 0З до 225
Характеристики
Основні
ВиробникКАЗ
Країна виробникУкраїна
Умовний прохід80 мм
Напрямок потоку у вентиліПрямоточний
Тип приєднанняФланцеве
Максимальна робоча температура225 град.
Максимальний робочий тиск25 бар
Клас герметичностіА
Спосіб монтажуГоризонтальний/вертикальний
Ручний привідМаховик
Вага32 кг
