15 кч19(34)п Фланцовий Ру16 Ду50
938 ₴
Мінімальна сума замовлення на сайті — 3650 грн
- В наявності
- Оптом і в роздріб
- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр

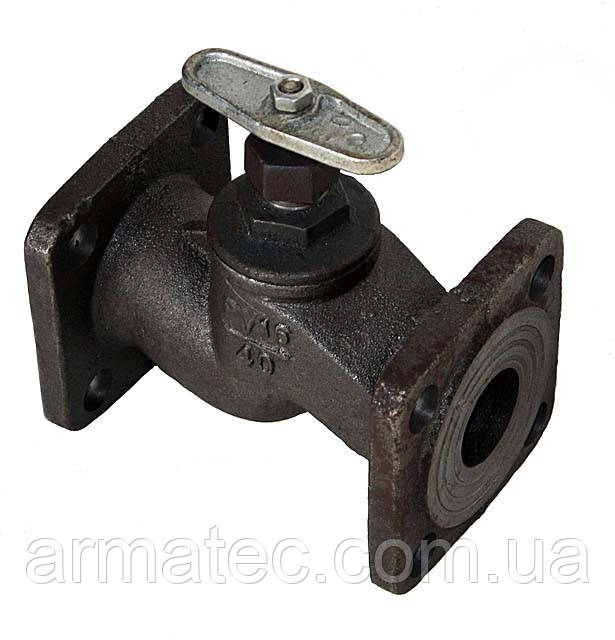

Вентилі чавунні фланцеві 15кч19п, Ру-16
Запірні фланцеві вентили з ковкого чавуну 15кч19п, 15кч19п1 и 15кч19п2 (РУ-16) призначається для трубопроводів, які транспортують воду, повітря або пару за температури до 200 °C (15 кчч19п), до 225 °C (15кч19п1 і 15 кч19п2) і воду за температури до 50 °C (15кч19р). Можуть встановлюватися в будь-якому робочому положенні. До трубопроводу приєднуються за допомогою фланців, розміри яких зумовлені ГОСТ 12817-67. Робоче середовище подається під золотник. Корпус і кришка виготовляються з ковкого чавуну.
Ущільнення запірного органа забезпечується сідлом із ковкого чавуну в корпусі вентиля й кільцем ущільнювача. Прокладка між корпусом і кришкою виготовляється з пароніту, для набиття сальника використовується просочений азбест. На міцність вентилі випробовуються у разі пробного тиску Äпр = 2,4 МПа.
Для вентилів 15 кч19п, 15 кчч19п1 і 15 кч19п2 допускається робочий тиск до РР = 1,6 МПа за робочої температури середовища tr≤ 200 °C і до = 1,5 МПа за tr = 225 °C.
Для вентилів 15 кч19р допускається рр = 1,6 МПа за tp≤50 °C. Під час випробувань на герметичність вентиль мають задовольняти вимоги 3-го класу герметичності за ГОСТ 9544-60.
Монтажні та приєднувальні розміри клапанів запірних чавунних фланцевих 15 кч19п (15 кч345, 15 чч9)
Ду | L | b | H | H1 | Do | D2 | D1 | D | n | d |
25 | 120 | 14 | 201 | 143 | 80 | 68 | 85 | 90 | 4 | 14 |
32 | 140 | 15 | 213 | 145 | 78 | 100 | 105 | 18 | ||
40 | 170 | 15 | 253 | 180 | 120 | 88 | 110 | 110 | ||
50 | 200 | 17 | 265 | 185 | 102 | 125 | 125 |
Основні | |
---|---|
Клас герметичності | А |
Тип приєднання | Фланцеве |
Умовний прохід | 50 мм |
Робоче середовище | Вода |
Максимальний робочий тиск | 16 бар |
Матеріал корпусу | Чавун |
Спосіб монтажу | Горизонтальний |
- Ціна: 938 ₴
