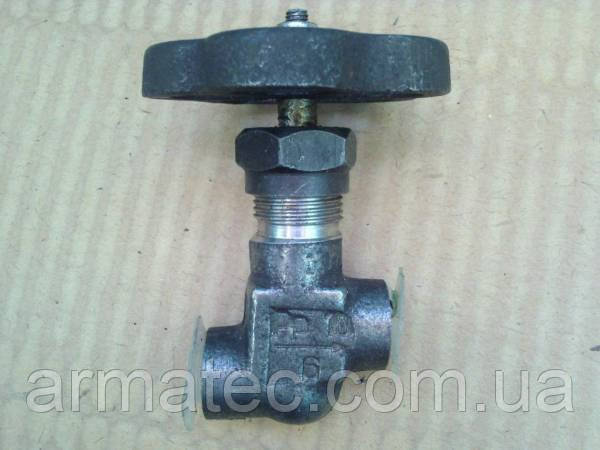

Вентиль 15нж6бк Ду6 Ру25

Вентиль запірний прохідний 15нж6бк призначений для встановлення як запірного пристрою на трубопроводах, що транспортують різні неагресивні середовища за температури до 400 °C.
Основні технічні дані та параметри вентиля 15нж6бк
Заводське позначення: КЗ 21200.

Тип: вентиль (клапан) запірний сальниковий прохідний.

Прохід умовний Ду: 6, 15 мм.

Робочий тиск: 25 кг/см2 (25 МПа).

Корпусні деталі виготовляються з: сталі 12Х18Н10Т (9Т).

Робоче середовище: рідкі та газоподібні агресивні середовища.

Температура робочої соїди: від -60 до 300 oС.

Тип корпусу клапана: прохідний.

Приєднання до трубопроводу: муфтове.

Привод: ручний (маховик).
Опис і принцип роботи вентиля 15нж6бк
Використання вентилів 15нж6бк як регулювальних пристроїв не допускається, тобто золотник має бути опущений або піднятий до упору. Вентиль 15нж6бк, незалежно від діаметра умовного проходу (номінального розміру), розрахований на номінальний (умовний) тиск Ру25 кг/см2.

Для запобігання проходу робочого середовища між шпинделем і кришкою в сальниковій камері поміщається сальникова набивка, підтискна сальником за допомогою двох відкидних болтів. Верхнє ущільнення вентиля забезпечує розвантаження сальникового вузла у разі відкритого затвора.

Закриття вентиля з ручним керуванням, обертанням маховика (штурвала) за годинниковою стрілкою. Під час зачиняння клапана золотушник, отримуючи поступальний рух через втулку нарізну та шпіндель, перекриває прохід.

Розміри та габарити вентиля 15нж6бк
