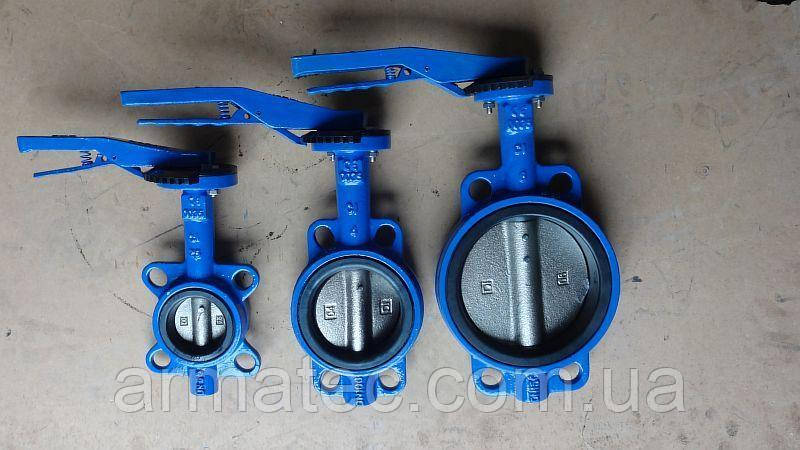

Баттерфляй VITECH 100 Диск НЖ
від 3 010 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 3650 грн
- В наявності
- Оптом і в роздріб
- +380 (96) 271-29-24Павел
- +380 (99) 665-20-40Павел
- +380 (66) 283-23-61Александр
- +380 (93) 761-76-01Александр
Засувки батерфляй призначені для часткового або повного перекриття потоку робочого середовища в системах опалення, водопостачання, кондиціонування.
Сфера застосування засувок поворотних міжфланцевих "Баттерфляй" V.I.T.
Призначені для перекриття або дроселювання потоку, що переміщається трубопроводами середовища — води, газоподібних середовищ, пари та ін.
Засувка може бути встановлена на трубопроводі між стандартними відповідною фланцями без застосування додаткових ущільнень (футерування корпусу одночасно виконує роль ущільнень).
Для центрування заслінки «Баттерфляй» між фланцями на її корпусі зроблені припливи з отворами, через які пропускаються стяжні болти або шпильки.
Технічні характеристики засувок поворотних міжфланцевих "Баттерфляй" V.I.T.
Діапазон номінальних діаметрів 50 - 700мм
Номінальна температура 130 0З
Максимальний тиск 1,6МПа
Тип приєднання ГОСТ 12820-80
Матеріали засувок поворотних міжфланцевих "Баттерфляй" V.I.T.
Корпус-Сірий чавун
Диск-Нержавіюча сталь
Шпиндель-Нержавіюча сталь
Прокладка-EPDM
Ручка-Сталь
Фіксатор-Сталь
Габаритні розміри, мм
| Ду | А | З | D | E | F | G | H |
| 50 | 53 | 145 | 32 | 77 | 42 | 13 | 80 |
| 65 | 65 | 160 | 32 | 77 | 45 | 13 | 89 |
| 80 | 79 | 165 | 32 | 77 | 45 | 13 | 95 |
| 100 | 105 | 185 | 32 | 92 | 52 | 16 | 114 |
| 125 | 124 | 200 | 32 | 92 | 54 | 19 | 127 |
| 150 | 156 | 210 | 32 | 92 | 56 | 19 | 139 |
| 200 | 203 | 245 | 45 | 115 | 60 | 22 | 175 |
| Ду | A | C | D | E | F | G | H | Z | P |
| 250 | 251 | 285 | 45 | 115 | 66 | 29 | 203 | 325 | 8 |
| 300 | 302 | 325 | 45 | 140 | 77 | 32 | 242 | 403 | 8 |
| 350 | 333 | 368 | 45 | 140 | 77 | 32 | 267 | 436 | 8 |
| 400 | 390 | 400 | 51 | 197 | 87 | 33 | 309 | 488 | 8 |
| 450 | 441 | 422 | 51 | 197 | 106 | 38 | 328 | 540 | 9.5 |
| 500 | 492 | 480 | 64 | 197 | 132 | 41 | 361 | 595 | 9.5 |
| 600 | 593 | 562 | 70 | 276 | 152 | 51 | 459 | 695 | 13 |
| 700 | 695 | 624 | 70 | 300 | 163 | 55 | 520 | 795 | 13 |
| Основні | |
|---|---|
| Країна виробник | Словаччина |
| Матеріал корпусу | Чавун |
| Покриття | Емаль |
| Максимальна робоча температура | 150 град. |
| Максимальний робочий тиск | 16 бар |
| Привід | Ручний |
| Робоче середовище | Вода |
| Тип приєднання | Фланцеве |
| Умовний прохід | 100 мм |
| Користувацькі характеристики | |
| Матеріал Диска | НЖ |
- Ціна: від 3 010 ₴
